도킹 스테이션 핵심 성능과 칩 차이

도킹 스테이션의 핵심 성능과 기능적 차이점은 칩셋 아키텍처에 크게 달려 있습니다.

기술적 구조와 기능적 위치에 따라 도킹 스테이션 칩 세트는 다음과 같은 주요 유형으로 분류 될 수 있습니다.

I. 코어 제어 칩

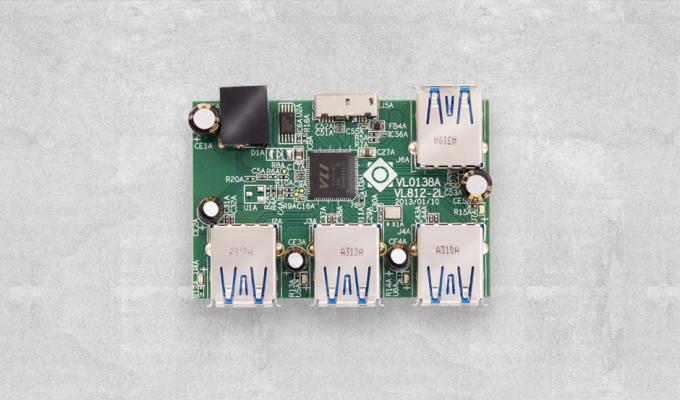

USB 허브 컨트롤러

• 기능: USB-A, C 타입, 카드 리더 등과 같은 멀티 포트 확장 및 데이터 전송 스케줄링을 관리합니다.

• 대표적인 모델:

프로토콜 변환 칩

비디오 출력:

• DP에서 HDMI 칩 (예: 퍼레이드 시리즈): 디스플레이 포트 신호를 HDMI 출력으로 변환하여 최대 4K 해상도를 지원합니다.

• USB-C Alt 모드 컨트롤러 (예를 들어, Realtek 칩): USB-C 인터페이스를 통해 비디오 출력 기능을 활성화합니다.

고속 데이터 전송을 위해:

• 썬더볼트 프로토콜 칩 (인텔 인증): 썬더볼트 3/4 또는 USB4 프로토콜을 지원하며 최대 40Gbps 대역폭을 제공하며 외부 GPU 도크 또는 고속 스토리지에 이상적입니다.

II. 전력 관리 칩

전력 분배 칩

• 여러 장치에서 전력 공급을 관리합니다. PD 빠른 충전을 지원하는 도크는 60W 이상의 전력을 할당하기 위해 전용 칩이 필요합니다.

• 일부 고급 모델은 안정적인 전력 출력 및 과류 보호를 보장하기 위해 버크 IC를 통합합니다.

보호 칩

• 초전류 보호 IC: 주변 단류가 메인보드를 손상시키는 것을 방지합니다 (예: Silergy 솔루션).

• TVS (Transient Voltage Suppression) 배열: 플러그인/아웃 이벤트 중에 전극적 방출으로부터 보호 장치.

III. 특수 기능 칩

Oculink 신호 강화 칩

• GPU 도킹 스테이션에서 사용되며, PCIe 4.0 × 4 채널 (64GT/s) 을 통해 그래픽 데이터를 전송하여 신호 손실을 줄입니다.

네트워크 컨트롤러 칩

• 기가비트 이더넷 포트 확장에는 Thunderbolt 또는 데스크톱 수준의 도크에 일반적으로 통합된 전용 컨트롤러가 필요합니다.

IV. 저가 솔루션과 공통 문제

저전력 칩

• 일부 예산 도크는 USB 3.1 (10Gbps) 를 주장하지만 하위 컨트롤러로 인해 5Gbps만을 지원하여 전송 속도가 절반으로 감소합니다.

열 문제

• 적절한 열 분산이 없는 미니 닷크는 과열될 수 있습니다 (>50°C), 연결된 장치의 열 보호가 시작됩니다.

호환성 문제

• 인증되지 않은 썬더볼트 칩은 AMD 시스템이나 플랫폼 (예를 들어, Mac/Windows) 에서 고장날 수 있으며, 기능 문제가 발생할 수 있습니다.

느린 충전이나 데이터 전송?

추천 을 구매 하는 것

• 기본 요구 사항: VL820 와 같은 신뢰할 수 있는 컨트롤러를 갖춘 모델을 선택하여 전체 속도의 USB 동작을 보장합니다.

• 고성능 시나리오:

• 안전 및 보호: 연결된 장치에 손상을 방지하기 위해 과류 보호 및 TVS 배열을 확인하십시오.https://www.subosen.com/sale-53395331-mac-os-compatible-usb-c-adapter-converter-with-up-to-4k-30hz-hdmi-output-.html

팁: 칩셋 디자인은 안정성과 수명에 직접적으로 영향을 미칩니다. 컨트롤러 모델을 명확하게 명시한 브랜드에 우선 순위를 지정하십시오 (예: VL820의 Orico, Realtek + Parade 콤보를 사용하는 Xiaomi)
